Как выбрать размер и ход штанги сварочной колонны

Выбор правильного размера и хода сварочной колонны и стрелы манипулятора имеет решающее значение для обеспечения максимальной эффективности, качества и безопасности сварочных работ. По сути, все сводится к пониманию размеров ваших заготовок и требуемых сварочных процессов.

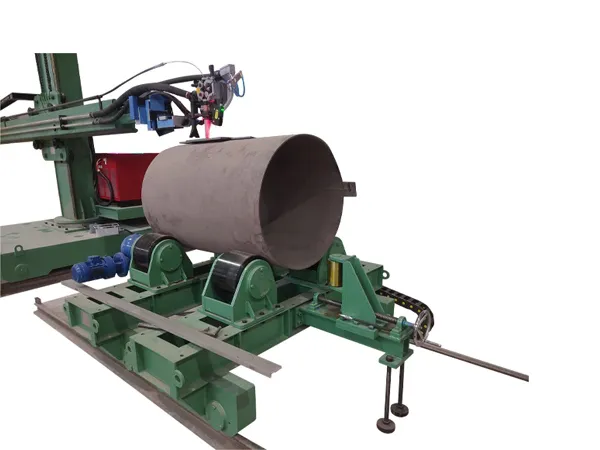

Как выбрать размер и ход штанги сварочной колонны

1. Поймите терминологию:

Колонна (вертикальный ход/подъем): Означает вертикальную высоту, на которую стрела может подниматься и опускаться. Часто это выражается как «вертикальный вылет» или «ход колонны».

Стрела (горизонтальное перемещение/вылет): Это горизонтальное расстояние, на которое сварочная головка может выдвигаться из колонны. Часто это выражается как «вылет стрелы» или «горизонтальный ход».

Грузоподъемность: Максимальный вес, который может безопасно выдержать конец стрелы, включая сварочную головку, устройство подачи проволоки, устройство рекуперации флюса, системы камер и любые другие аксессуары. Это очень важно для обеспечения безопасности и стабильности работы.

2. Ключевые факторы, которые следует учитывать при определении размера и хода:

Размеры заготовки (длина, диаметр, высота):

Максимальная длина продольных сварных швов: Горизонтальный ход стрелы должен быть не меньше длины самого длинного продольного сварного шва, который вы будете выполнять. Если вы свариваете очень длинные детали, можно рассмотреть вариант колонны и стрелы, установленной на передвижной тележке, или даже портальной системы для увеличения радиуса действия.

Максимальный диаметр/высота окружных швов: Вертикальный ход колонны должен соответствовать высоте самой большой детали, если она установлена на позиционере или поворотных валках. Штанга также должна быть способна дотянуться до верхней и нижней части окружности. Учитывайте характеристики «минимальная высота под стрелой» и «максимальная высота под стрелой».

Минимальный диаметр/высота заготовок: Убедитесь, что колонна и стрела могут выдвигаться в достаточной степени, чтобы работать с небольшими деталями без помех.

Процесс сварки и оборудование:

Вес сварочной головки и принадлежностей: Сварочные головки для дуговой сварки под флюсом (SAW) с бункерами для флюса и системами рекуперации обычно тяжелее, чем установки для MIG или TIG. Учитывайте вес всего навесного оборудования при рассмотрении грузоподъемности стрелы.

Дополнительное оборудование: Если вы добавляете поперечные салазки, устройства отслеживания швов, лазерные указатели или платформы оператора, это увеличит вес и потенциально повлияет на требуемый радиус действия.

Планировка магазина и ограничение пространства:

Пространство над головой: Убедитесь, что в вашем помещении достаточно вертикального пространства для выдвижения колонны на полную высоту.

Пространство пола: Учитывайте площадь основания колонны и стрелы, особенно если это подвижное устройство на рельсах.

Желаемый уровень автоматизации и интеграции:

Автоматизированная сварка: Если вы планируете интегрировать колонну с поворотными валками, позиционерами или роботизированными манипуляторами для полностью автоматизированной сварки, колонна и стрела должны быть совместимы и иметь необходимые интерфейсы управления.

Доступ оператора: Понадобится ли оператору платформа на колонне для визуального осмотра или регулировки? Это может повлиять на конструкцию и размер.

Тип сварных швов:

Продольные швы: В основном используют горизонтальный ход стрелы.

Циркумференциальные швы: Используется как вертикальное, так и горизонтальное перемещение, часто в сочетании с поворотными валиками или позиционерами.

Труднодоступные участки: Гибкость вылета стрелы и высота колонны имеют решающее значение.

Будущие потребности:

Подумайте о возможных будущих проектах или больших заготовках, с которыми вы можете столкнуться. Инвестиции в систему немного большего размера, чем требуется в данный момент, могут предотвратить дорогостоящую модернизацию в дальнейшем.

3. Практические шаги по выбору:

Измерьте самые большие и самые маленькие заготовки:

Для цилиндрических деталей: Диаметр и длина.

Для прямоугольных/неправильных деталей: высота, ширина и длина самой длинной траектории сварки.

Определите конфигурацию сварочной головки: Какой процесс сварки (SAW, MIG, TIG и т. д.) вы будете использовать, и каков приблизительный вес всей сварочной головки в сборе со всеми необходимыми расходными материалами и насадками?

Набросайте рабочую зону: Нарисуйте простую схему вашего цеха, включая расположение позиционеров, поворотных валов и предполагаемую рабочую зону колонны и стрелы. Это поможет визуализировать необходимый радиус действия и зазор.

Рассчитайте необходимый ход:

Вертикальный ход (колонна):

Максимальная высота заготовки на позиционере+зазор для сварочной головки+минимальная рабочая высота

Не забудьте учесть смещение от центра позиционера к линии сварки.

Горизонтальный ход (стрела):

Наибольшая длина продольного шва + свес (если необходимо для обеспечения зазора для горелки).

При сварке по окружности учитывайте радиус самого большого изделия и убедитесь, что стрела может дотянуться до него.

Рассчитайте требуемую грузоподъемность: Суммируйте вес сварочной головки, механизма подачи проволоки, устройства для регенерации флюса, камеры, поперечной горки, а также платформы оператора и других аксессуаров, которые будут установлены на конце стрелы.

Ознакомьтесь с техническими характеристиками производителя: После того, как вы определили примерные требования, сравните их с техническими характеристиками, предоставленными производителями колонн и стрел. Обычно они указывают модели с параметрами «ход колонны x ход стрелы» (например, 3 м x 3 м, 4 м x 4 м) и соответствующую грузоподъемность.

Рассмотрите варианты: Многие производители предлагают индивидуальные настройки, моторизованное вращение, железнодорожные вагоны для удлиненного перемещения и различные системы управления. Эти опции могут значительно повысить универсальность и производительность манипулятора.

Внимательно изучив эти факторы и проведя необходимые расчеты, вы сможете принять взвешенное решение о выборе манипулятора со сварочной колонной и стрелой, который идеально подойдет для ваших задач и производственных потребностей.
